当前位置:首页- 产品中心>> 平尺刀口尺系列-三坐标平台
三坐标平台
三坐标平台
三坐标平台是我公司的热销产品之一,我公司生产的T型槽工作台是按照国家GB4986-85标准制造,具有承重大精度稳定且抗磨性好优点。
供应商:泊头市永安机械设备制造有限公司
销售热线:13102708710

  三坐标平台适用于各种三座标检验测量工作,机床机械检验测量基准;检查零件的尺寸精度或形为偏差,表面附有三座标线,方便三座标测量。



规格 精度等级 规格 精度等级
0级 1级 2级 3级 精刨 0级 1级 2级 3级 精刨
100×100 4 8 26     2500×2500     72 180 270
200×100 5 10 20     3000×1000       168 248
200×200 5 10 20     3000×1500       174 154
300×200 6 12 24     3000×2000       184 275
300×300 6 12 24     3000×2500       186 276
400×300 6 12 24     3000×3000       210 300
400×400 6 12 24     4000×1000       210 300
500×300 6 12 24     4000×1500       210 300
500×500 7 14 28     4000×2000       219 310
600×400 7 14 28     4000×2500       228 340
600×500 7 14 28     4000×3000       240 360
800×500 8 16 32 80   5000×1500       249 370
800×600 8 16 32 80   5000×2000       255 375
900×600 8 16 32 80   5000×2500       264 390
1000×750 9 18 36 90   5000×3000       287 420
1000×1000 10 20 39 96   6000×1500       287 420
1200×1000   20 39 96   6000×2000       293 430
1500×1000   24 48 120   6000×2500       300 450
1500×1500   25 50 125   6000×3000       308 460
2000×1000   26 52 129   8000×1500       366 500
2000×1500     56 140   8000×2000       370 520
2000×2000     60 152 230 8000×2500       375 530
2500×1500     64 152 230 8000×3000       382 570
2500×2000     68 168 248

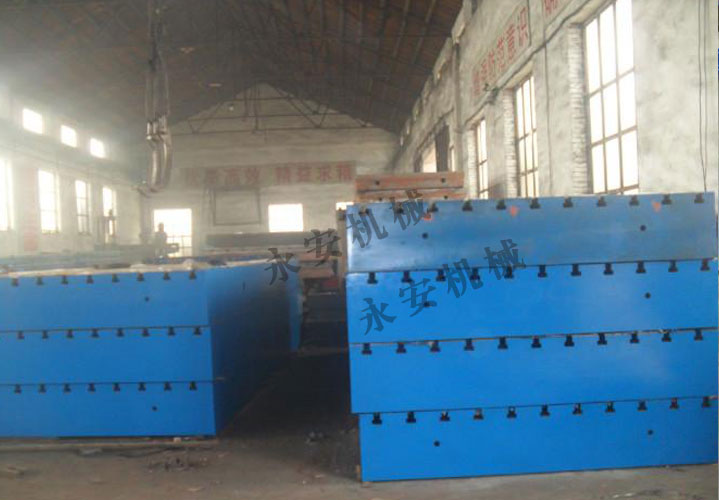

永安三坐标平台车间

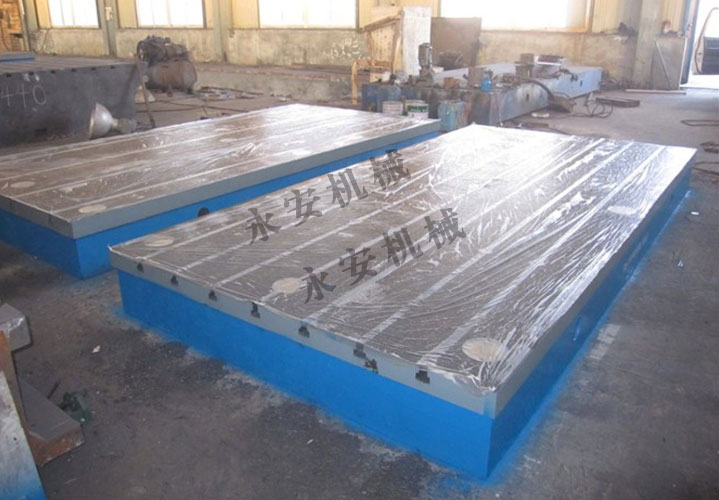

三坐标平台、平板

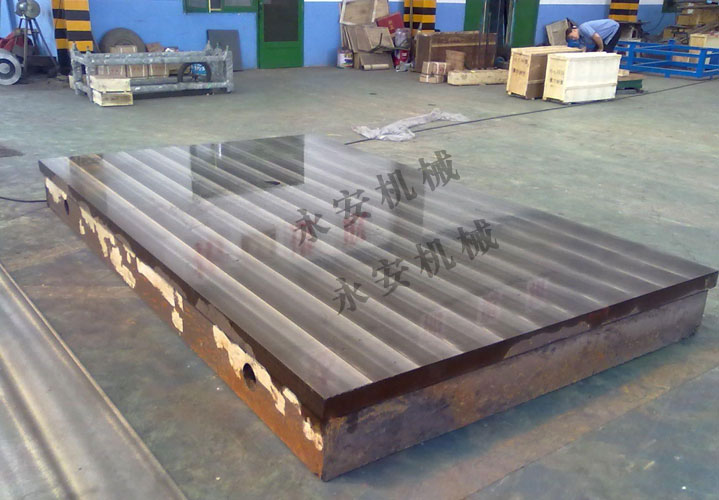

三坐标检测平台、平板





基础三坐标平台铸造

  三坐标平台用途:适用于各种三座标检验测量工作,机床机械检验测量基准;检查零件的尺寸精度或形为偏差,表面附有三座标线,方便三座标测量。

  三坐标平台三坐标平台材质:高强度铸铁HT200-300,工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品 的精度稳定,耐磨性能好。

  三坐标平台规格参数:

  三坐标平板规格:100*100—3000*6000,(特殊规格根据需方图纸制作。)

  三坐标平板精度:按国家标准计量检定规程执行,分别为0、1、2、3四个等级。 三坐标平台相对来说精度比较高,平板铸件在机床精加工之后,还需要人工刮研才能达到要求的精度,一般精度标准:

  检验标准:用涂色法检验。

  0级1级平板平台在每边为25㎜平方的范围内不少于25点。

  2级平板平台在每边为25㎜平方的范围内不少于20点。

  3级平板平台在每边为25㎜平方的范围内不少于12点。
