划线平台的用途是检查机器零件平面度，直线度等形位公差的测量基准，可用于零件划线研磨加工，安装设备等用途，也可用于一般零件及零件的划线、铆焊研磨工艺加工及测量等。
划线平台基本参数：
|
规格（长X宽）mm |
精度等级 |
高度mm |
||||
|
0 |
1 |
2 |
3 |
|||
|
平面度公差(μm) |
||||||
|
100×100 |
4.6 |
9.0 |
18 |
|
50 |
|
|
100×200 |
4.9 |
9.8 |
19.6 |
|
50 |
|
|
200×200 |
5 |
10 |
20.5 |
|
50 |
|
|
200×300 |
5.5 |
11 |
22 |
|
50 |
|
|
300×300 |
5.5 |
11 |
22 |
|
80 |
|
|
300×400 |
6 |
12 |
24 |
|
85 |
|
|
400×400 |
6.5 |
12.5 |
25 |
|
85 |
|
|
400×500 |
6.5 |
13 |
26 |
66 |
90 |
|
|
500×500 |
6.8 |
14 |
28 |
68 |
95 |
|
|
400×600 |
7 |
14 |
27.5 |
70 |
95 |
|
|
500×600 |
7 |
14.2 |
28.5 |
71 |
120 |
|
|
500×800 |
8 |
15.5 |
31 |
78 |
140 |
|
|
600×800 |
8 |
16 |
32 |
80 |
160 |
|
|
600×900 |
8.3 |
16.5 |
33 |
83 |
160 |
|
|
1000×750 |
9 |
18 |
36 |
90 |
180 |
|
|
1000×1000 |
10 |
20 |
40 |
97 |
180 |
|
|
1000×1200 |
10 |
20.5 |
41 |
103 |
180 |
|
|
1000×1500 |
11 |
22 |
45 |
112 |
190 |
|
|
1000×2000 |
|
26 |
52 |
130 |
200 |
|
|
1500×2000 |
|
28 |
56 |
140 |
230 |
|
|
1500×3000 |
|
35 |
70 |
174 |
260 |
|
|
2000×3000 |
|
37 |
74 |
184 |
260 |
|
|
2000×4000 |
|
44 |
88 |
219 |
280 |
|
|
2500×6000 |
|
60 |
120 |
300 |
300 |
|
|
3000×6000 |
|
62 |
124 |
308 |
350 |
|

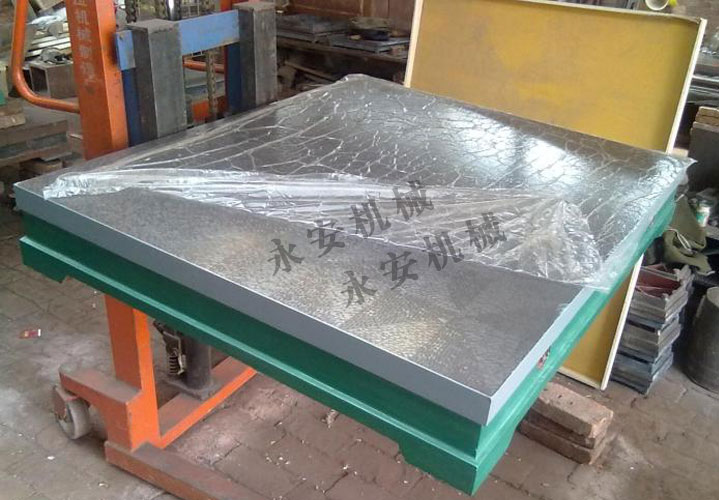

永安高精度划线平台

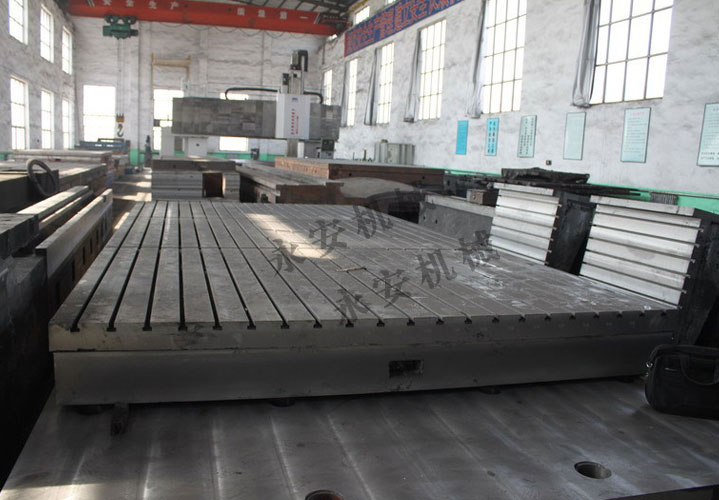

铸铁划线平台供应

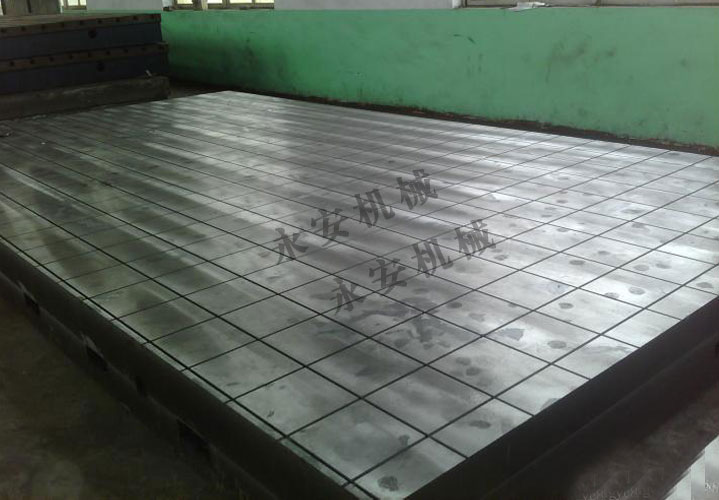

1000*1500mm划线平台供应

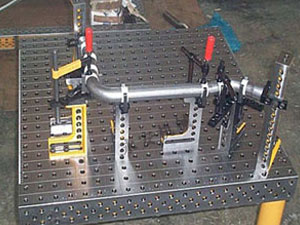

钳工划线平台
划线平台的在生产过程中，会产生一部分理论重量的偏差，要注意的是划线平台的偏差是不是影响的划线平台使用。一般划线平台的设计应该考虑到铸造误差和机械加工的误差，划线平台的重量误差一般不得超过10，超过10时，我们要对划线平台的质量做进一步的鉴定才可以确定此划线平台是否可以投入使用。
划线平台的生产过程中会出现一些产品缺陷，只要采用正确的方法可以进行工艺弥补，划线平台工作面的缺陷是以忽视的重要部位，划线平台主要的缺陷包括：气孔、沙孔、夹沙、缩松等。划线平台的缺陷在《中华人民共和国机械行业标准》JB/T 7974—2000里有处理的详细规定。划线平台使用寿命和缺陷修复有密切的关系。所以对铸铁平板的缺陷做修复时要严格按工艺要求处理。
